Микроскоп на участке пайки живёт в тяжёлых условиях. На оптику оседают пары флюса, на корпус — пыль от зачистки и абразивная крошка, механику расшатывают ежедневные перемещения головки. Прибор редко ломается внезапно: он деградирует постепенно, и картинка мутнеет так плавно, что оператор успевает к этому привыкнуть.
Ниже — практический разбор ухода за монтажным микроскопом: что чистить самостоятельно, чем именно, чего категорически делать нельзя, как хранить прибор и с какой периодичностью привлекать сервис. Рекомендации носят общий характер, поэтому перед процедурами полезно свериться с руководством конкретной модели.
Почему уход напрямую влияет на качество монтажа
Загрязнённая оптика снижает контраст изображения. Тонкая плёнка канифоли на фронтальной линзе рассеивает свет, и граница между припоем и площадкой перестаёт читаться. Монтажник компенсирует это, добавляя яркость подсветки и увеличивая кратность, — то есть сильнее нагружает глаза, при этом видит хуже, чем мог бы.
Второй эффект — накопительный. Пыль на механике зума приводит к тому, что при смене кратности сбивается парфокальность, и после каждого поворота ручки приходится наводиться заново. Люфт в креплении головки на штативе даёт микросмещения при касании стола, а это уже прямой риск повредить тонкий проводник, если рука опирается на прибор.
Наконец, регулярный уход просто дешевле ремонта. Разобрать и почистить внутренние поверхности призм — работа для сервиса со специальным помещением; предотвратить попадание туда грязи можно чехлом и десятью минутами в неделю.
Ежедневные и еженедельные процедуры
Базовый набор действий не требует ни инструмента, ни навыков — только дисциплины. Разумно закрепить его в регламенте рабочего места, иначе про уход вспоминают только тогда, когда картинка окончательно испортилась.
- После смены — накрыть прибор пылезащитным чехлом, не оставлять его открытым над паяльной станцией.
- Ежедневно — протереть корпус и штатив сухой мягкой салфеткой, убрать остатки припоя и обрезки выводов с основания.
- Раз в неделю — осмотреть фронтальную линзу и наружные линзы окуляров на просвет, при необходимости очистить.
- Раз в неделю — проверить, не ослабли ли фиксирующие винты головки и кронштейна, нет ли сползания оптики по стойке.
- По мере необходимости — очистить защитное стекло осветителя: именно на нём быстрее всего оседает флюс.

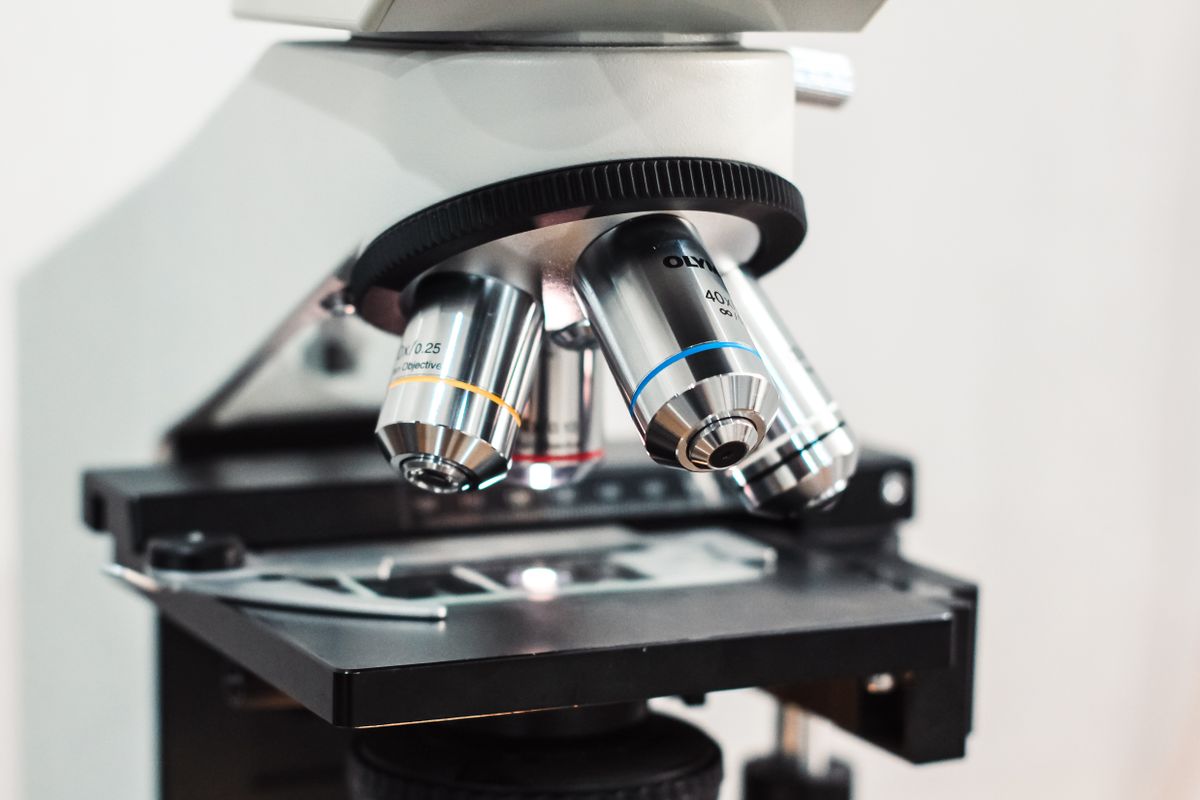

Чистка оптики выполняется в строгой последовательности. Сначала сдувают пыль грушей — сухая частица под салфеткой работает как абразив и оставляет царапину. Затем, если остались следы, используют безворсовую салфетку или оптическую бумагу, слегка смоченную специализированной жидкостью для оптики. Движение — по спирали от центра к краю, без нажима, каждый раз чистым участком салфетки.
Чего делать нельзя: применять ацетон, бензин и агрессивные растворители — они разрушают просветляющее покрытие и клеевые швы склеек; чистить сухой тканью «насухо» по загрязнённой линзе; лить жидкость прямо на оптику; разбирать оптическую головку в попытке добраться до внутренних поверхностей.
Механика, штатив и подсветка
Механическая часть требует не меньшего внимания, чем оптика. Направляющие фокусировочного механизма чувствительны к пыли и абразиву: попавшая туда крошка сначала даёт ощущение «песка» при вращении, а затем изнашивает поверхность. Наружные поверхности направляющих протирают сухой салфеткой, смазку добавляют только ту, что указана производителем, и только в сервисе.
Отдельно контролируют жёсткость крепления. У бум-штативов со временем ослабевает зажим на стойке, у пантографов — балансировочная пружина. Признак проблемы простой: если после наведения фокуса головка медленно «уползает» вниз или картинка дрожит от лёгкого касания столешницы, узел пора подтягивать или обслуживать.
Светодиодная подсветка формально не требует ухода, но у неё есть свой ресурс. Постепенная деградация кристаллов меняет яркость и цветовую температуру, из-за чего оператор начинает иначе оценивать оттенок припоя. Если один сектор кольцевого осветителя светит заметно слабее остальных, свет становится неравномерным, и часть дефектов уходит в тень.
Хранение и условия эксплуатации
Микроскопу вредят три вещи: пыль, влага и перепады температуры. Идеальные условия для монтажного участка — стабильная комнатная температура, влажность в пределах 40–60 % и отсутствие прямых потоков воздуха от вытяжки на оптику. Дымоуловитель нужен обязательно, но его раструб направляют так, чтобы пары флюса уходили в сторону от объектива.
- Не оставлять прибор под прямыми солнечными лучами и рядом с обогревателями.
- При длительном простое снимать окуляры и хранить их в закрытой ёмкости с силикагелем — это защита от грибка на оптике.
- Переносить микроскоп, держась за станину или специальную ручку, а не за оптическую головку и не за окулярную насадку.
- При перевозке разбирать сборку на узлы и укладывать их в штатную упаковку, фиксируя подвижные части.
- После заноса прибора с холода дать ему прогреться до комнатной температуры, не открывая упаковку, — иначе на линзах выпадет конденсат.
Периодическое обслуживание и когда звать сервис
Часть работ выходит за рамки того, что стоит делать своими силами. Внутренняя чистка призм и линзовых блоков, юстировка каналов, восстановление парфокальности и парцентричности, замена изношенной механики зума, ремонт осветительного тракта — это сервисные операции. Попытка выполнить их «на коленке» почти всегда заканчивается разъюстировкой, после которой стереоэффект пропадает, а глаза устают вдвое быстрее.
Понятные признаки того, что прибору нужна не протирка, а диагностика: изображение двоится или каналы «расходятся»; при смене кратности объект уползает из центра поля; фокус не держится; внутри поля видно неподвижное пятно, которое не убирается чисткой наружных линз; подсветка мерцает или не регулируется.
Обслуживанием оптики удобно заниматься там же, где покупалась техника: компания «Арстек» выполняет ремонт и обслуживание микроскопов, включая чистку внутренней оптики, юстировку и восстановление механики, а при необходимости подбирает замену изношенным узлам. Такой маршрут удобен тем, что диагностика, запчасти и настройка идут через одного исполнителя, и участок не простаивает в ожидании ответа от нескольких подрядчиков.
Разумная периодичность профилактики для мастерской с ежедневной загрузкой — раз в год, для производственного участка в две смены — раз в полгода. Между визитами сервиса полезно вести простой журнал: дата, что делали, что заметили. Записи помогают отследить, что проблема нарастает постепенно, а не появилась внезапно, и заранее спланировать обслуживание, а не останавливать работу по факту отказа.
